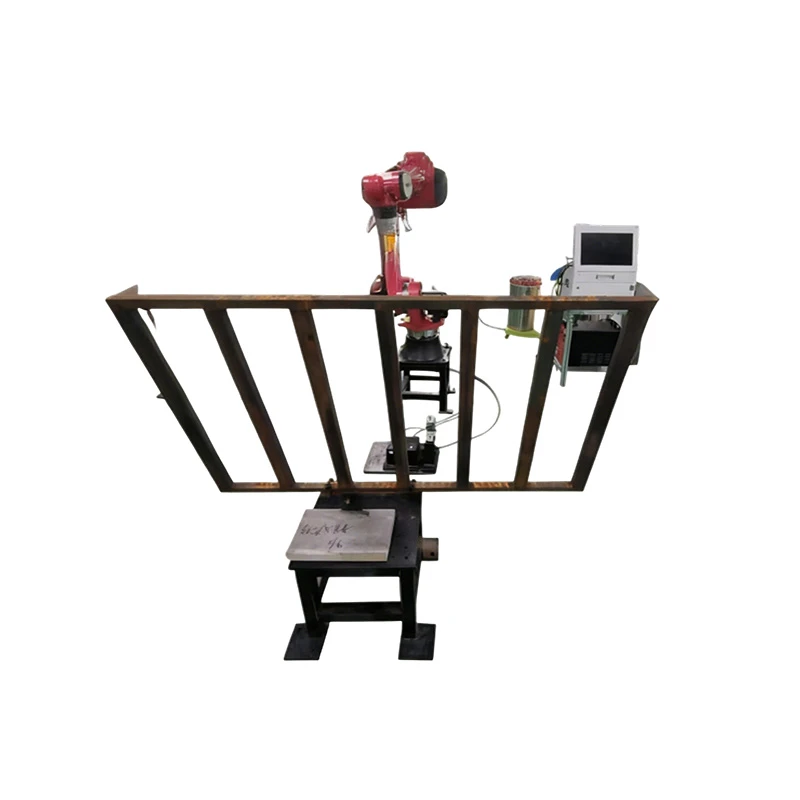

Spray Coating Roboto por Aŭtomatigitaj Pulvoraj Teglinioj
Nia ŝprucaĵa roboto estas uzata por aŭtomatigita pulvora tegaĵo de metalaj, plastaj kaj kunmetitaj laborpecoj. Ĝi povas esti integrita en tegajn produktadliniojn postulantajn ripeteblajn ŝprucigajn vojojn kaj kontroleblajn tegajn parametrojn.
Avantaĝoj
- ±0.05 mm ripeta poziciigado por ripeteblaj tegvojoj
- 2131 mm brako atingo por granda laborpeco kovrado
- Programo-senpaga instrusistemo por pli rapida produktŝanĝo
- Stabila pulvora nutrado por longa-cikla arproduktado
- Kongrua kun transportilo kaj rotacia platformo integriĝo
- Subtenas kontinuan tegan operacion en fiksaj produktadaj aranĝoj
- Utila ŝarĝo de 10 kg subtenas elektrostatikajn ŝprucaĵojn kaj kablovojadon sen tuŝi moviĝan stabilecon
Sistemo Struktura Agordo
- 6-aksa industria robota brako
- Elektrostatika ŝprucpafilo-asembleo
- Pulvora provizo kaj nutra sistemo
- Instrua juvelo por trajektoria registrado
- Kontrolkabineto (moviĝkontrolo + elektra sistemo)
- Fiksa laborbenko aŭ fiksaĵa platformo
Ĉefaj Teknikaj Parametroj
|
Parametro |
Specifo |
|
Brako-Spano |
2131 mm |
|
Ripetu Pozician Precizecon |
± 0,05 mm |
|
Maksimuma Ŝarĝo |
10 kg |
|
Potenca Kapacito |
6,48 kVA |
|
Ekipaĵo Pezo |
Proksimume . 230 kg |
|
Protekta Klaso |
Pojno: IP54, Korpo: IP40 |
Aplikeblaj Produktadaj Kondiĉoj
La ekipaĵo estas kutime uzita en la sekvaj produktadagordoj:
- Pulvoraj teglinioj por metalaj strukturaj partoj
- Surfacaj finlinioj por hejmaj aparatoj
- Industriaj mebloj tegantaj procezoj
- Aluminioprofilaj teglinioj
- Ĝeneralaj industriaj metalaj partoj surfacaj traktadlinioj
Kongruo de Materialo kaj Tegaĵo
La sistemo kongruas kun la jenaj laborpecmaterialoj:
- Malvarma-rulita ŝtalo
- Galvanizita ŝtalo
- Aluminia alojo (ekz., 6063 profiloj)
- ABS/PC plastoj
- MDF kaj inĝenieritaj lignaj surfacoj
Kongruaj tipoj de pulvoraj tegaĵoj inkluzivas:
- Epoksiaj pulvoraj tegaĵoj
- Poliestera pulvoraj tegaĵoj
- Fluorokarbonaj pulvoraj tegaĵoj
- Funkciaj tegaĵoj (kontraŭ-korodo/veter-rezistaj/ornamaj finaĵoj)
Subteno de Agordo de Projekto
Sistema agordo povas esti ĝustigita surbaze de:
- Laborpeco dimensioj kaj geometrio
- Postuloj pri produktadkapacito
- Tipo de materialo de tegaĵo
- Ekzistanta linio-aranĝo
- Aŭtomatiga integriga metodo
Por citaĵo kaj teknika taksado, la sekvaj informoj estas kutime postulataj:
- Laborpecdesegnaĵoj aŭ fotoj
- Atendita produktadkapacito
- Postuloj pri tega procezo
- Ekzistantaj produktliniaj kondiĉoj
- Preferata integriga metodo
Aplikaj Kampoj kaj Kongruaj Materialoj
| Aplika Kampo | Tipaj Objektoj | Kongruaj Materialoj kaj Pulvoraj Tipoj |
|---|---|---|
| Hejma Aparato | Fridujo-/lavmaŝino-enfermaĵoj, klimatizilunuoj, mikroondaj tegaĵoj, rizkuirila bazoj | Malvarma-rulita ŝtalo, ABS, PC/ABS; Epoksia pulvoro, Poliestera pulvoro |
| Mebloj kaj Hejmaj Mebloj | Meblarpaneloj (metalo/ligno), vestoŝrankokadroj, tirkestoglitejoj, pordaj teniloj, banĉambro aparataro | Galvanizita ŝtalo, solida ligno, MDF; Matte poliestera pulvoro, Ligna grena transiga pulvoro, Kontraŭbakteria pulvoro |
| Konstruaĵo & Dekoracio | Aluminiaj pordo/fenestroprofiloj, kurtenmuroj, fajropordokadroj, metalaj plafonpaneloj | 6063 aluminio, galvanizita ŝtalo, kolora ŝtalo; Veter-poliestera pulvoro, Fluorokarbono (UV-imuna), Ŝton-simila pulvoro |
Sur-Reĝa Simulado kaj Struktura Fermo-Suprena Ekrano

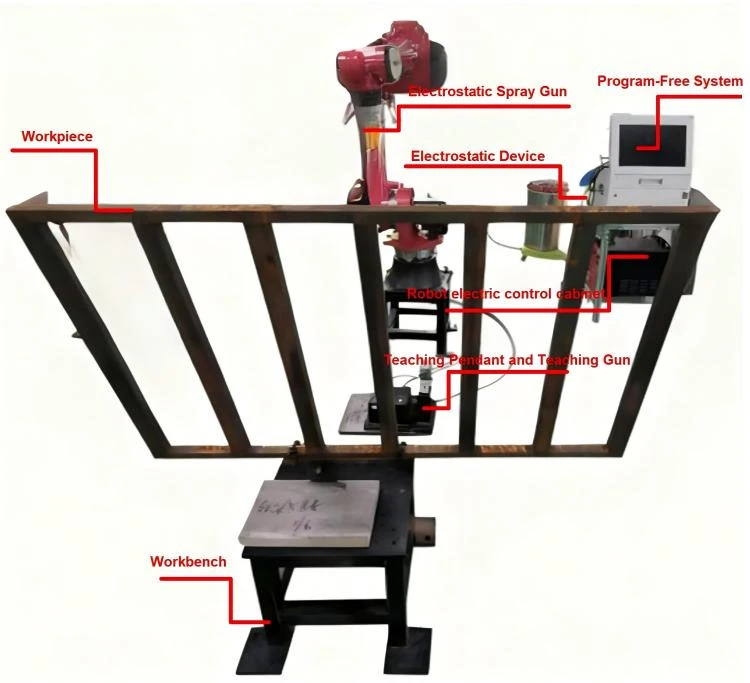

Figuro 2.1 Sur-Fizika Objekta Diagramo

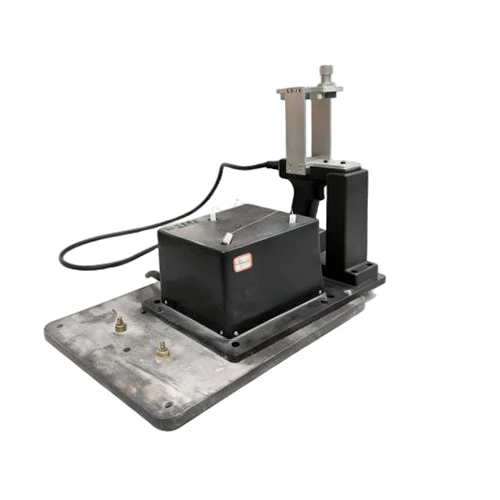

Instrua Pendumilo kaj Instruanta Pafilo

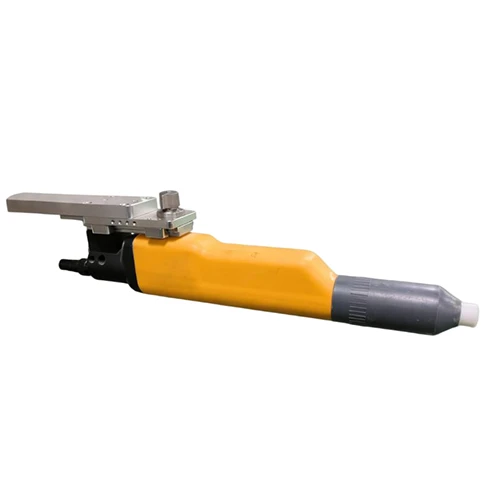

Elektrostatika Spray Pafilo

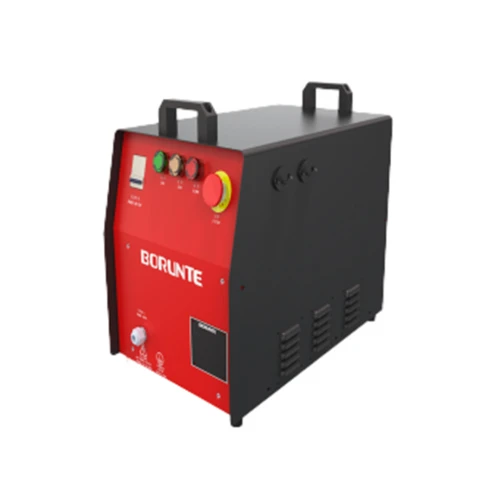

Elektrostatika Sprayilo

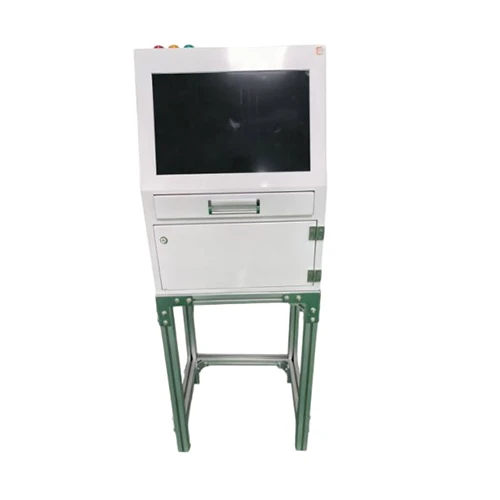

Programo-Libera Sistemo
Elektra kontrola kabineto de roboto

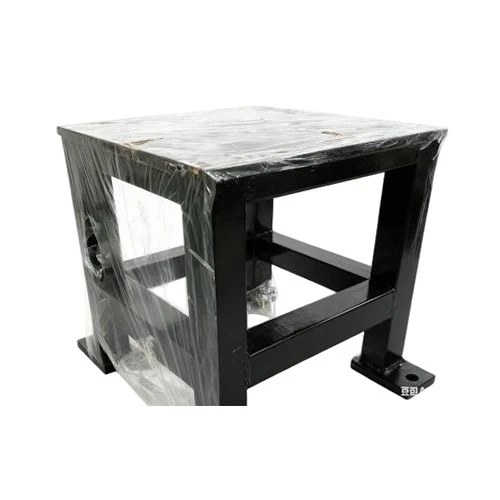

Levita Fiksa Bazo / Laborbenko
